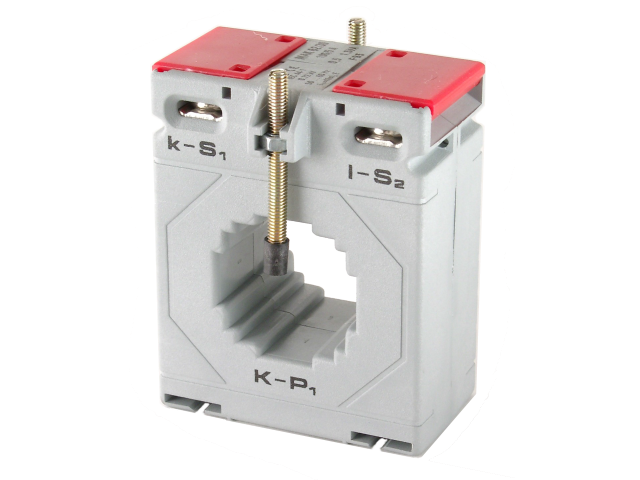

Измерительные трансформаторы тока на 50...4000А с возможностью установки на круглые кабели и плоские шинопроводы. Трансформаторы тока характеризуются коэффициентом трансформации, который определяет при каком первичном токе во вторичной цепи будет протекать стандартный ток 5А. В отличие от трансформаторов напряжения, трансформаторы тока не допускают режим холостого хода. При отсутствии нагрузки, напряжение в измерительной цепи может быть опасным для жизни, а трансформаторы тока могут выйти из строя. Сопротивление нагрузки строго регламентировано требованиями к точности коэффициента трансформации. Согласно ПУЭ вторичные обмоткк трансформаторов тока (для защиты от поражения электрического тока при пробое изоляции, либо при индуктировании высокого напряжения из-за обрыва вторичной цепи) обязательно должны заземляться. Трансформаторы тока GANZ отвечают наивысшим международным стандартам по качеству EN60044-1, BS3938 и DIN42600, завоевали репутацию качественных и надежных изделий при конкурентоспособных ценах.

Технические характеристики:

• производитель: GANZ Instruments Ltd Венгрия
• номинальный первичный ток: 50...4000А
• номинальный вторичный ток: 5А
• номинальная вторичная нагрузка, cosφ=0,8: 1...60ВА
• класс точности: 0,2 / 0,5 / 1 / 3
• номинальное напряжение: 720В
• номинальная частота: 50...60Гц
• испытательное напряжение, частота 50Гц в течение 1мин: 4кВ
• термическая стойкость к токам короткого замыкания: 40хIн
• материал корпуса: 20% армированный стекловолокном термопластик не поддерживающий горения UL94V-0
• класс изоляции: Е (120ºС макс)
• диапазон рабочих температур: -20...+45ºС

Открыть каталог на измерительные трансформаторы тока, Италия.

Измерительные трансформаторы тока
	Код	Коэф. трансформации	Макс. диам. кабеля, мм	Макс. размер шины, мм	Внешние размеры, мм
	ESMAK62/30-50	50/5	30,5	31x11	62x47x78
	ESMAK62/30-60	60/5	30,5	31x11	62x47x78
	ESMAK62/30-80	80/5	30,5	31x11	62x47x78
	ESMAK62/30-100	100/5	30,5	31x11	62x47x78
	ESMAK62/30-150	150/5	30,5	31x11	62x47x78
	ESMAK62/30-200	200/5	30,5	31x11	62x47x78
	ESMAK62/30-250	250/5	30,5	31x11	62x47x78
	ESMAK62/30-300	300/5	30,5	31x11	62x47x78
	ESMAK62/30-400	400/5	30,5	31x11	62x47x78
	ESMAK62/40-250	250/5	31	40,5x11	62x47x78
	ESMAK62/40-300	300/5	31	40,5x11	62x47x78
	ESMAK62/40-400	400/5	31	40,5x11	62x47x78
	ESMAK62/40-500	500/5	31	40,5x11	62x47x78
	ESMAK62/40-600	600/5	31	40,5x11	62x47x78
	ESMAK62/40-800	800/5	31	40,5x11	62x47x78
	ESMAK86/60-500	500/5	51	61x12 или 51х31	86x56x110
	ESMAK86/60-600	600/5	51	61x12 или 51х31	86x56x110
	ESMAK86/60-800	800/5	51	61x12 или 51х31	86x56x110
	ESMAK86/60-1000	1000/5	51	61x12 или 51х31	86x56x110
	ESMAK86/60-1200	1200/5	51	61x12 или 51х31	86x56x110
	ESMAK86/60-1500	1500/5	51	61x12 или 51х31	86x56x110
	ESMAK140/100-1000	1000/5	86	101x31 или 81х50	140x53x155
	ESMAK140/100-1200	1200/5	86	101x31 или 81х50	140x53x155
	ESMAK140/100-1500	1500/5	86	101x31 или 81х50	140x53x155
	ESMAK140/100-2000	2000/5	86	101x31 или 81х50	140x53x155
	ESMAK140/100-2500	2500/5	86	101x31 или 81х50	140x53x155
	ESMAK140/100-3000	3000/5	86	101x31 или 81х50	140x53x155
	ESMAK140/100-4000	4000/5	86	101x31 или 81х50	140x53x155
	TCS1264K0A	5000/5		128x105	172x50x207
	TCS1265K0A	6000/5		128x105	172x50x207

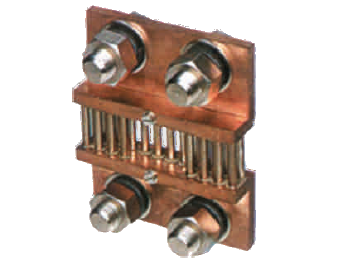

Шунты серии DIN
	Код	Ток, А		Выход
	ESSH10	1…10		60 mV
	ESSH20	15…20		60 mV
	ESSH25	20…25		60 mV
	ESSH30	30		60 mV
	ESSH40	40		60 mV
	ESSH50	50		60 mV
	ESSH60	60		60 mV
	ESSH80	80		60 mV
	ESSH100	100		60 mV
	ESSH120	120		60 mV
	ESSH150	150		60 mV
	ESSH200	200		60 mV
	ESSH250	250		60 mV
	ESSH300	300		60 mV
	ESSH400	400		60 mV
	ESSH500	500		60 mV
	ESSH600	600		60 mV
	ESSH800	800		60 mV
	ESSH1000	1000		60 mV
	ESSH1200	1200		60 mV
	ESSH1500	1500		60 mV
	ESSH2000	2000		60 mV
	ESSH2500	2500		60 mV
	ESSH3000	3000		60 mV
	ESSH4000	4000…15000		60 mV
