Металлорукав РЗЦ, РЗЦХ, РЗЦТ оцинкованный негерметичный

Негерметичные металлорукава марок Р3-Ц, Р3-Ц-Х или Р3-Ц-Т (р3-ц, р3-цх, р3-цт) имеют спиральную конструкцию из оцинкованной стальной ленты и отличаются в пределах класса Р3 только наличием уплотнительной нити между витками металлорукава в вариантах Р3-Ц-Х и Р3-Ц-Т. Кстати, возможно не всем известно, что после "Р" в маркировке металлорукава стоит не буква, а цифра "3", характеризующая негерметичный тип металлорукава.

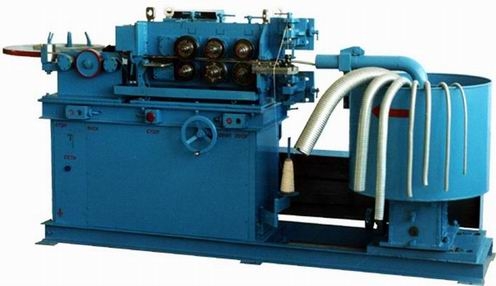

Варииант станка по производству металлорукаваПримерно так сегодня может выглядеть станок по производству металлорукава негерметичного типа. Основной его задачей, не вдаваясь в подробности, является постепенное преобразование стальной оцинкованной ленты в бесконечную, сколько хватит материала, гибкую спиральную трубу, которая сворачивается в бухту, а затем упаковывается. Витки спирали металлорукава удерживаются благодаря замковому сцеплению между внутренними и внешними кромками витков. Процесс работы оборудования можно наблюдать на YouTube (ссылка на видео). Следует отметить, что при всем ощущении быстрого движения, готовый продукт наращивает свою длину крайне медленно. И это понятно, каждый виток металлорукава требует согласованного и быстрого движения многих составляющих. А из-за того, что длина окружности кольца у металлорукава больше, чем его ширина и прирост готового изделия на каждом витке составляет 3...11мм в зависимости от диаметра, скорость при переходе с вращательного движения в поступательное существенно падает, что и сказывается на небыстром выходе готового изделия.
Правильная настройка оборудования, количество и геометрия формующих валков сильно влияют на качество металорукава. Ниже представлены фото с дефектными и качественными вариантами витков металлорукава.

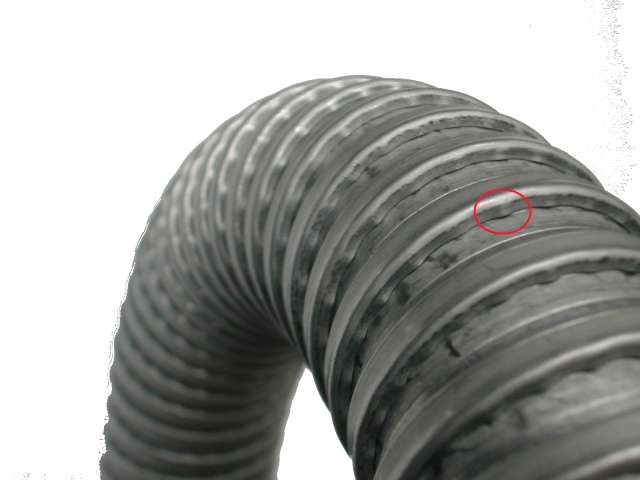

Дефекты металлорукаваМалое количество формующих валков, в первую очередь, сказывается на кромках замка. Внешняя, загнутая поверхность витка металлорукава деформируется и становится бугристой. Достаточно кликнуть по фото напротив и вы увидите искривленные кромка металлорукава. Такой дефект существенно ослабляет нагрузочную способность замкового соединения и может привести к разрыву звеньев металлорукава при его растяжении в процессе монтажа.

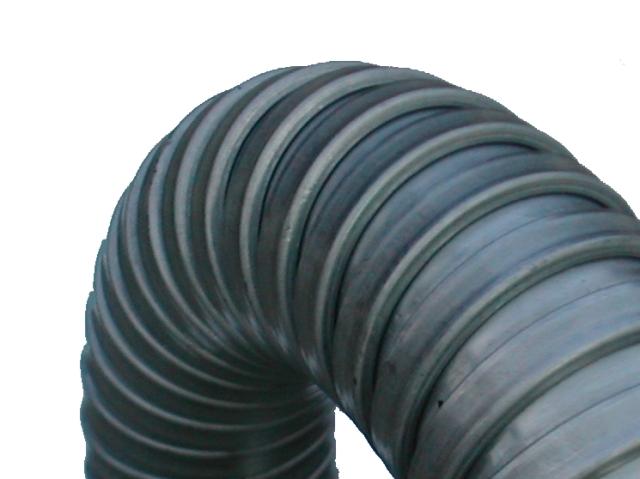

Качественный металлорукавКачественные металлорукава отличается ровными, гладкими поверхностями витков, легко сгибаются и имеют равномерный светлый оттенок цинкового покрытия. Металлорукава такого качества изготавливаются согласно ТУ У 30201248.001-99 в городе Краматорске под торговой маркой СКаТ.
Помимо обычного варианта Р3-Ц, предприятие выпускает металлорукава с хлопчатобумажным Р3-Ц-Х и термостойким Р3-Ц-Т уплотнениями (нитками) между витками и их аналогов из нержавеющей стали Р3-Н, Р3-Н-Х, Р3-Х. Наличие уплотнителя не делает металлорукава герметичными, однако защищает оболочку кабеля в условиях запыленной или загазованной окружающей среды, а так же, позволяет применять такие металлорукава в системах вентиляции и использовать для транспортировки крупнозернистых сыпучих веществ.

Товары этой категории

Фото Артикул Наименование товара Бренд Код Упак. Ед. Цена за Ед. Корзина
1 10032 Металлорукав РЗ-Ц- 6мм (р3-ц-6) оцинкованный SCaT РЗЦ-6 100 м 18.62грн. c НДС
2 5955 Металлорукав РЗ-Ц- 8мм (р3-ц-8) оцинкованный SCaT РЗЦ-8 100 м 13.31грн. c НДС
3 6803 Металлорукав РЗ-Ц-10мм (р3-ц-10) оцинкованный SCaT РЗЦ-10 100 м 17.76грн. c НДС
4 8592 Металлорукав РЗ-Ц-12мм (р3-ц-12) оцинкованный SCaT РЗЦл-12 100 м 19.43грн. c НДС
5 10810 Металлорукав РЗ-Ц-12мм (р3-ц-12п) оцинкованный с протяжкой SCaT РЗЦл-12п 50 м 22.40грн. c НДС
6 8594 Металлорукав РЗ-Ц-15мм (р3-ц-15) оцинкованный SCaT РЗЦл-15 100 м 21.28грн. c НДС
7 10811 Металлорукав РЗ-Ц-15мм (р3-ц-15п) оцинкованный с протяжкой SCaT РЗЦл-15п 50 м 26.04грн. c НДС
8 8595 Металлорукав РЗ-Ц-18мм (р3-ц-18) оцинкованный SCaT РЗЦл-18 50 м 24.16грн. c НДС
9 8248 Металлорукав РЗ-Ц-18мм (р3-ц-18п) оцинкованный с протяжкой SCaT РЗЦл-18п 50 м 41.55грн. c НДС
10 8596 Металлорукав РЗ-Ц-20мм (р3-ц-20) оцинкованный SCaT РЗЦл-20 50 м 26.80грн. c НДС
11 10812 Металлорукав РЗ-Ц-20мм (р3-ц-20п) оцинкованный с протяжкой SCaT РЗЦл-20п 50 м 33.95грн. c НДС
12 8597 Металлорукав РЗ-Ц-22мм (р3-ц-22) оцинкованный SCaT РЗЦл-22 50 м 31.18грн. c НДС
13 9526 Металлорукав РЗ-Ц-22мм (р3-ц-22п) оцинкованный с протяжкой SCaT РЗЦл-22п 50 м 36.79грн. c НДС
14 8598 Металлорукав РЗ-Ц-25мм (р3-ц-25) оцинкованный SCaT РЗЦл-25 25 м 34.98грн. c НДС
15 10813 Металлорукав РЗ-Ц-25мм (р3-ц-25п) оцинкованный с протяжкой SCaT РЗЦл-25п 25 м 43.88грн. c НДС
16 5963 Металлорукав РЗ-Ц-32мм (р3-ц-32) оцинкованный SCaT РЗЦ-32 25 м 78.70грн. c НДС
17 5962 Металлорукав РЗ-Ц-38мм (р3-ц-38) оцинкованный SCaT РЗЦ-38 25 м 85.44грн. c НДС
18 6802 Металлорукав d= 8мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХ-8 50 м 16.86грн. c НДС
19 5956 Металлорукав d= 10мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХ-10 100 м 21.35грн. c НДС
20 8599 Металлорукав d= 12мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХл-12 100 м 25.75грн. c НДС
21 8600 Металлорукав d= 15мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХл-15 100 м 31.42грн. c НДС
22 8601 Металлорукав d= 18мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХл-18 50 м 35.93грн. c НДС
23 8602 Металлорукав d= 20мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХл-20 50 м 41.32грн. c НДС
24 8603 Металлорукав d= 22мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХл-22 50 м 48.28грн. c НДС
25 8604 Металлорукав d= 25мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХл-25 25 м 60.17грн. c НДС
26 6807 Металлорукав d= 32мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХ-32 25 м 96.56грн. c НДС
27 6808 Металлорукав d= 38мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХ-38 25 м 108.62грн. c НДС
28 6073 Металлорукав d= 50мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХ-50 20 м 181.04грн. c НДС
29 6075 Металлорукав d= 60мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХ-60 10 м 230.94грн. c НДС
30 6074 Металлорукав d= 75мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХ-75 10 м 272.77грн. c НДС
31 6076 Металлорукав d=100мм РЗЦХ (р3-ц-х) х/б-уплотнение SCaT РЗЦХ-100 10 м 355.06грн. c НДС
32 8618 Металлорукав РЗ-ЦТ-12мм (р3-цт-12) термостойкий SCaT РЗЦТл-12 100 м 46.57грн. c НДС
33 8617 Металлорукав РЗ-ЦТ-15мм (р3-цт-15) термостойкий SCaT РЗЦТл-15 100 м 59.51грн. c НДС
34 8619 Металлорукав РЗ-ЦТ-18мм (р3-цт-18) термостойкий SCaT РЗЦТл-18 50 м 83.10грн. c НДС
35 8620 Металлорукав РЗ-ЦТ-20мм (р3-цт-20) термостойкий SCaT РЗЦТл-20 50 м 98.48грн. c НДС
36 8621 Металлорукав РЗ-ЦТ-22мм (р3-цт-22) термостойкий SCaT РЗЦТл-22 50 м 95.52грн. c НДС
37 8622 Металлорукав РЗ-ЦТ-25мм (р3-цт-25) термостойкий SCaT РЗЦТл-25 25 м 118.70грн. c НДС
