Кабельные наконечники силовые под болт неизолированные

АССОРТИМЕНТ-

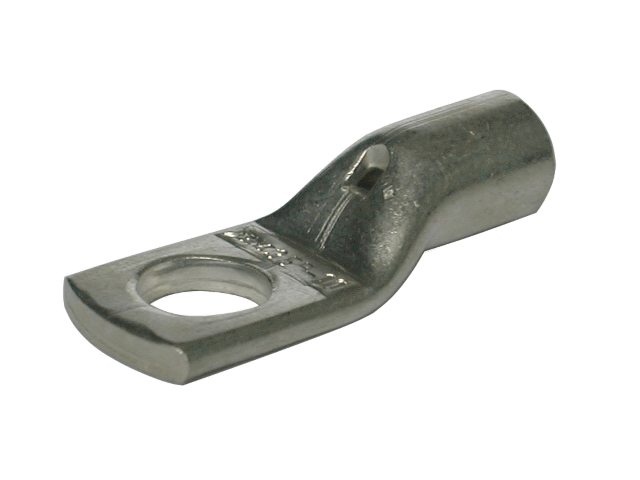

Кабельные наконечники силовые под болт / винт трубчатые медные луженые неизолированные под опрессовку применяются для подсоединения медных проводов сечениями от 0,25 до 1000 мм² к клеммам электрооборудования с помощью болтов с резьбой от М3 до М20. Опрессовка наконечников производится специальным инструментом по хвостовику наконечника, в который вставляется зачищенная от изоляции жила. Кабельные наконечники силовые под болт изготавливаются из цельнотянутых труб соответствующих диаметров из высококачественной электротехнической меди (99,9%).
Кабельные наконечники силовые под болт BM имеют высокое качество за счет строгого контроля геометрических размеров трубы и самих наконечников после окончания технологических операций. Кроме того, кабельные наконечники силовые под болт перед лужением подвергаются дополнительной термической обработке (отжигу), в результате которой, медь приобретает более высокую пластичность, что обеспечивает высокие электрические и механические показатели контактных соединений.
Кабельные наконечники силовые под болт каждого сечения производятся в нескольких вариантах отверстий под крепящий болт. Поэтому выбор артикула происходит по двум параметрам: по сечения проводника и по размеру отверстия под болт.

Технические характеристики:

  • Производитель: BM Италия
  • Материал наконечника: медь электротехническая (Cu 99,9%)
  • Покрытие наконечника: электролитическое лужение (О-Ви)
  • Сечение провода: 0,25...1000мм²
  • Диаметр отверстия: под болт М3...М20
  • Инструмент для обжима: BM535, BM531, BM524, BM525, BM526, BM523, BM510, BM512

Открыть каталог на кабельные наконечники BM Италия.

Кабельные наконечники силовые без изоляции (материал-луженая медь)
  Код Сечение провода, мм² Под болт B, мм L, мм H, мм Упаковка, шт.
BM011071 1,5 3 8 16 5 100
BM011191 1,5 4 8 16 5 100
BM011251 1,5 5 8 16 5 100
BM011311 1,5 6 10 18 5 100
BM012071 2,5 3 8 18 7 100
BM012191 2,5 4 8 18 7 100
BM012251 2,5 5 10 20 7 100
BM012311 2,5 6 10 20 7 100
BM012371 2,5 8 11 24 7 100
BM013190 4 4 10 20 7 100
BM013250 4 5 10 20 7 100
BM013310 4 6 10 20 7 100
BM013370 4 8 11 24 7 100
BM013191 6 4 10 23 9 100
BM013251 6 5 10 23 9 100
BM013311 6 6 10 23 9 100
BM013371 6 8 12 27 9 100
BM013431 6 10 15 32 9 100
BM01419 10 5 10 26,5 9,5 100
BM01431 10 6 11 31,5 9,5 100
BM01437 10 8 13,6 31,5 9,5 100
BM01443 10 10 17,2 34 9,5 100
BM01449 10 12 17 34,1 9,5 100
BM01525 16 5 11,5 30,5 11 100
BM01531 16 6 11,5 31 11 100
BM01537 16 8 15 36 12 100
BM01543 16 10 17,5 38,5 12 100
BM01549 16 12 17,5 39 12 100
BM01625 25 5 14 37,5 13,5 100
BM01631 25 6 14 37,5 13,5 100
BM01637 25 8 14 37,5 13,5 100
BM01643 25 10 17 39,5 14 100
BM01649 25 12 18,5 39,5 14 100
BM01731 35 6 17 37 15 100
BM01737 35 8 17 41,5 15 100
BM01743 35 10 17 45 15 100
BM01749 35 12 17 46 15 100
BM01831 50 6 18,7 45,5 18 100
BM01837 50 8 18,7 47,5 18 100
BM01843 50 10 18,7 49,5 18 100
BM01849 50 12 21 53 18 100
BM01855 50 14 22 53 17 100
BM01931 70 6 21,8 51 20,5 100
BM01937 70 8 21,8 51 20,5 100
BM01943 70 10 21,8 57 20,5 100
BM01949 70 12 22 57 20,5 100
BM01955 70 14 22 57 20,5 100
BM01961 70 16 22 57 20,5 100
BM03137 95 8 25 60 23 50
BM03143 95 10 25 60 23 50
BM03149 95 12 25 62 23 50
BM03155 95 14 25 65 23 50
BM03161 95 16 25 65 23 50
BM03237 120 8 28 64 25 50
BM03243 120 10 28 64 25 50
BM03249 120 12 28 64 25 50
BM03255 120 14 28 67 25 50
BM03261 120 16 28 70 25 50
BM03337 150 8 31 70 30 50
BM03343 150 10 31 70 30 50
BM03349 150 12 31 73 30 50
BM03355 150 14 31 73 30 50
BM03361 150 16 31 73 30 50
BM03367 150 20 31 73 30 50
BM03443 185 10 35 75 30 50
BM03449 185 12 35 75 30 50
BM03455 185 14 35 79 30 50
BM03461 185 16 35 81 30 50
BM03467 185 20 35 87 30 50
BM03549 240 12 39,5 81 35 50
BM03555 240 14 39,5 85 35 50
BM03561 240 16 39,5 87 35 50
BM03567 240 20 39,5 93 35 50
BM03649 300 12 44 101 38 25
BM03655 300 14 44 101 38 25
BM03661 300 16 44 101 38 25
BM03667 300 20 44 101 38 25
BM03749 400 12 50 108 40 25
BM03755 400 14 50 108 40 25
BM03761 400 16 50 108 40 25
BM03767 400 20 50 108 40 25
BM03769 400 24 50 108 40 25
BM03861 500 16 55 124 51 25
BM03867 500 20 55 124 51 25
BM03961 630 16 61 131 58 25
BM03967 630 20 61 131 58 25

  Код Сечение провода, мм² Под болт B, мм L, мм H, мм Упаковка, шт.
