Изоляторы шинные дистанционные
АССОРТИМЕНТ-
Дистанционные изоляторы шинные применяются для крепления токоведущих шин внутри силовых шкафов и сборок или непосредственного крепления кабеля при его вводе в оборудование. В последнем случае, изоляторы шинные выполняют роль и крепежного, и изолирующего элемента.
Технические характеристики:
- производитель: Baldi srl Италия
- высота изолятора - H: 12...100мм
- диаметр изолятора - D: 10...52мм
- крепежный элемент: М3...М16
- материал изолятора: полиэстер с содержанием стекловолокна 18-20%, не содержащая галогенов и силикона
- номинальное рабочее напряжение: 500...5000В 50-60Гц
- дугостойкость: (ASTM D495) не менее 180 сек
- диэлектрическая константа: (ASTM D150) 4/5
- абсорбция влаги: (ASTM D570) менее 0,3%
- класс огнестойкости: (VL94) V0
- рабочая температура: -40...+130°С
Открыть прайс-лист на изоляторы шинные.
Открыть каталог на изоляторы Baldi srl Италия.

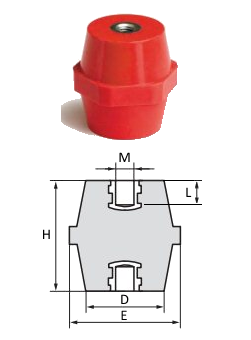

Изоляторы шинные "мама-мама" | |||||||
Код | E, мм | H, мм | Резьба M | L, мм | D, мм | Упаковка, шт. | |
BK1209 | 10 | 12 | M3 | - | 10 | 100 | |
BK1506 | 15 | 16 | M4 | 4 | 12 | 100 | |
BK1563 | 15 | 16 | M5 | 4 | 12 | 100 | |
BK2009 | 19 | 20 | M4 | 6 | 15 | 100 | |
BK2017 | 19 | 20 | M5 | 6 | 15 | 100 | |
BK2033 | 19 | 20 | M6 | 6 | 15 | 100 | |
BK2801 | 22 | 25 | M4 | 6 | 18 | 100 | |
BK2819 | 22 | 25 | M5 | 6 | 18 | 100 | |
BK2827 | 22 | 25 | M6 | 6 | 18 | 100 | |
BK3049 | 30 | 30 | M6 | 9 | 26 | 100 | |
BK3056 | 30 | 30 | M8 | 9 | 26 | 100 | |
BK3544 | 32 | 35 | M6 | 10 | 29 | 120 | |
BK3551 | 32 | 35 | M8 | 10 | 29 | 120 | |
BK3569 | 32 | 35 | M10 | 10 | 29 | 120 | |
BK4047 | 41 | 40 | M6 | 10 | 34 | 60 | |
BK4054 | 41 | 40 | M8 | 10 | 34 | 60 | |
BK4062 | 41 | 40 | M10 | 10 | 34 | 60 | |
BK4070 | 41 | 40 | M12 | 10 | 34 | 60 | |
BK5044 | 36 | 50 | M6 | 13 | 30 | 75 | |
BK5051 | 36 | 50 | M8 | 13 | 30 | 75 | |
BK5069 | 36 | 50 | M10 | 15 | 30 | 75 | |
BK6554 | 41 | 65 | M8 | 15 | 32 | 36 | |
BK6562 | 41 | 65 | M10 | 18 | 32 | 36 | |
BK6570 | 41 | 65 | M12 | 18 | 32 | 36 | |
BK7552 | 50 | 75 | M8 | 18 | 38 | 24 | |
BK7560 | 50 | 75 | M10 | 18 | 38 | 24 | |
BK7578 | 50 | 75 | M12 | 18 | 38 | 24 | |
BK9962 | 65 | 100 | M10 | 18 | 52 | 9 | |
BK9970 | 65 | 100 | M12 | 18 | 52 | 9 | |
BK9988 | 65 | 100 | M16 | 24 | 52 | 9 | |
BK3890 | 41 | 35 | M6 | 10 | 35 | 80 | |
BK3916 | 41 | 35 | M8 | 10 | 35 | 80 | |
BK3924 | 41 | 35 | M10 | 10 | 35 | 80 | |
BK4112 | 46 | 40 | M8 | 10 | 40 | 48 | |
BK4120 | 46 | 40 | M10 | 10 | 40 | 48 | |
BK4160 | 46 | 40 | M12 | 10 | 40 | 48 | |
BK4617 | 46 | 45 | M8 | 13 | 38 | 48 | |
BK4625 | 46 | 45 | M10 | 13 | 38 | 48 | |
BK4633 | 46 | 45 | M12 | 13 | 38 | 48 | |
BK5531 | 50 | 50 | M8 | 13 | 40 | 36 | |
BK5549 | 50 | 50 | M10 | 13 | 40 | 36 | |
BK5556 | 50 | 50 | M12 | 13 | 40 | 36 | |
BK6059 | 55 | 60 | M8 | 15 | 43 | 24 | |
BK6067 | 55 | 60 | M10 | 18 | 43 | 24 | |
BK6075 | 55 | 60 | M12 | 18 | 43 | 24 | |
BK7057 | 60 | 70 | M8 | 18 | 48 | 15 | |
BK7065 | 60 | 70 | M10 | 18 | 48 | 15 | |
BK7073 | 60 | 70 | M12 | 18 | 48 | 15 | |
BK7099 | 60 | 70 | M16 | 24 | 48 | 15 | |
BK8063 | 65 | 80 | M10 | 18 | 52 | 12 | |
BK8071 | 65 | 80 | M12 | 18 | 52 | 12 | |
BK8089 | 65 | 80 | M16 | 24 | 52 | 12 | |
Изоляторы шинные "мама-папа" | |||||||
Код | E, мм | H, мм | Резьба M | L, мм | C, мм | Упаковка, шт. | |
BK1506FM | 15 | 16 | M4 | 4 | 10 | 50 | |
BK1506MM | 15 | 16 | M4 | 10 | 50 | ||
BK1563FM | 15 | 16 | M5 | 4 | 10 | 50 | |
BK1563MM | 15 | 16 | M5 | 10 | 50 | ||
BK2819FM | 22 | 25 | M5 | 6 | 10 | 50 | |
BK2819MM | 22 | 25 | M5 | 10 | 50 | ||
BK2827FM | 22 | 25 | M6 | 6 | 15 | 50 | |
BK2827MM | 22 | 25 | M6 | 15 | 50 | ||
BK3551FM | 32 | 35 | M8 | 10 | 15 | 60 | |
BK3551MM | 32 | 35 | M8 | 15 | 60 | ||
BK3569FM | 32 | 35 | M10 | 10 | 25 | 60 | |
BK3569MM | 32 | 35 | M10 | 25 | 60 | ||
BK5051FM | 36 | 50 | M8 | 13 | 25 | 36 | |
BK5051MM | 36 | 50 | M8 | 25 | 36 | ||
BK5069FM | 36 | 50 | M10 | 15 | 25 | 36 | |
BK5069MM | 36 | 50 | M10 | 25 | 36 | ||
Изоляторы "колонки" | |||||||
Код | Фигура | D, мм | H, мм | Резьба М | E, мм | Упаковка, шт. | |
BK2058 | A | 12 | 20 | M5 | 10 | 100 | |
BK2406 | C | 20 | 40 | M6 | 18 | 100 | |
BK2408 | C | 20 | 40 | M8 | 18 | 100 | |
BK2506 | C | 20 | 50 | M6 | 18 | 100 |
